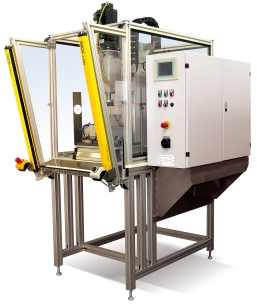

旋转焊REK-B



PEK-B设备提供所有OMEGAIII系列所具有的高技术水平的功能,特别是在精度和稳定性方面。它可以和产品流水线组合在一起,通过PLC来控制

可选装置:

  • 液压装置
  • 工作台
  • 隔音罩
  • 光栅
  • 旋转工作台
  • 外部控制


优点

  • 通过触摸屏TP270很容易地编写程序
  • 焊接完成后在显示焊接结果时还可以显示时间-行程曲线和压力-时间曲线
  • 通过比例阀调整焊接压力
  • 储存最多99组焊接参数,并能随时调用
Type REK / B

REK-B设备提供包括分析,控制和调整的多种功能



  • 三种焊接模式满足各种应用的需要
  • 焊接角度的设定及控制
  • 正在进行中的过程显示(焊接时间,焊接行程)
  • 通过RS-232接口进行焊接参数的打印
焊接模式

旋转起始

  • 起始位置
  • 模具接触工件开始焊接的位置
  • 焊接后的位置


旋转停止

  • 从起始位置开始达到时间
  • 从接触工件开始达到时间
  • 达到行程


控制方式

  • 通过TP-270输入参数
  • 在显示屏上显示参数(
    焊接时间,焊接行程,焊接高度)
  • 焊接完成后显示行程-时间曲线和压力-时间曲线
  • 通过比例阀调整焊接压力
  • 三种焊接模式满足各种应用的需要
  • 通过RS-232接口进行焊接参数的打印


技术数据

  • 电源 三相,380V+地
  • 干燥洁净的压缩空气 :6 Bar

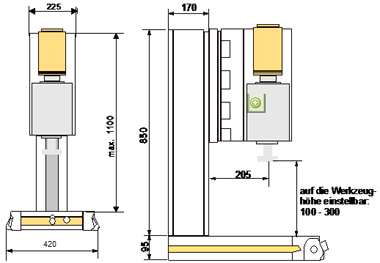

Technical data
(dimensions in mm)
  • 立柱到中心距离: 160 mm
  • 高度调整量: 300 mm
  • 重量: 225 kg
  • 伺服电机 (最大扭矩 14,5 Nm 到 21,0 Nm)
  • 转速 0 到 3000 1/min
  • 最大焊接压力 1850 N
  • 位置精确度 +/-0,5°
  • 焊接时间最大. 99 sec
  • 冷却时间最大 99 sec
  • 光学行程控制系统,精度 0,02 mm
  • 压力控制:分8步,由比例阀调整
  • 可变的加速及制动特性
  • 焊接模具的精密调整

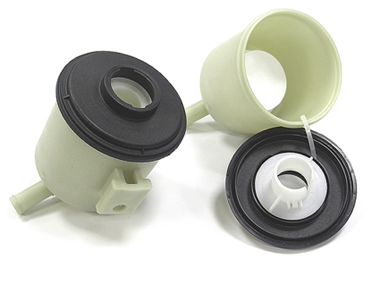

  • 热固和热塑性塑料的工件最大焊接直径达到100mm
  • 双手启动按钮
  • 急停按钮
  • 旋转驱动力最大 1,5 kg
  • 通讯接口
