旋转焊接机- Omega III MCRI



OMEGA III MCRI设备提供所有OMEGA III系列所具有的高技术水平的功能,特别是在精度和稳定性方面。它可以和产品流水线组合在一起,通过SPS来控制

可选装置:

  • 液压装置
  • 工作台
  • PC程序MECAWIN
  • 外部控制

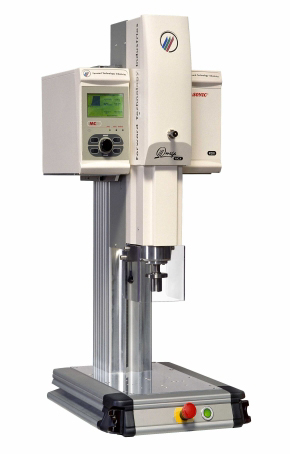

Type OMEGA III MCRI

  • 通过旋转按钮来选择菜单使编程更容易
  • 焊接完成后显示时间-功率曲线和时间-行程曲线
  • 通过比例阀调整焊接压力
  • 可存储20组焊接参数并随时调用 (和PC通讯后有无限的存储能力)
  • 三种焊接模式满足各种应用的需要
  • RWS: Reactive Welding System
  • 实际焊接参数的显示(速度,时间,焊接行程。焊接高度。压力,功率)
  • 通过RS232接口打印焊接结果并可以把结果存储到PC上
立柱到中心距离: 100 mm
高度调整量: 250 mm
重量: 97 kg

焊接模式
Start of rotation旋转工件焊接位置起始位(压力触发)

三种焊接模式满足各种应用的需要
  • 模具接触工件开始焊接的位置
  • 焊接后的位置
旋转停止
  • 达到焊接时间
  • 达到部件高度
  • 达到行程
  • 达到能量
技术数据
  • 电源 三相,380V+地
  • 干燥洁净的压缩空气 :6 Bar

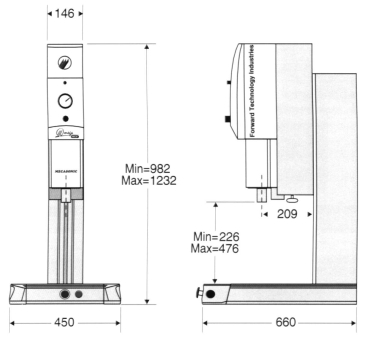

Technical data
(dimensions in mm)
  • 伺服电机 (最大扭矩 1,1 Nm)
  • 最大焊接力 750 N
  • 转速 100 1/min 到 6500 1/min 每步 100 1/min
  • 角度精度 +/- 0,5° 转速在 4000 1/min 以下
  • 角度精度 +/- 1,0° 转速在 4000 1/min 以上
  • 焊接及冷却时间 0,1 sec 到 9,99 sec
  • 光学行程控制系统,精度 0,01 mm
  • 压力控制(可分4步),通过比例阀
  • 旋转负载的自动分配调整
  • 可变的加速及制动特性
  • 焊接模具的精密调整
  • 半结晶塑料的最大焊接直径可达20mm
  • 热塑性塑料的最大焊接直径可达30mm
  • 最大焊接筋宽度可达 2,0 mm (半结晶和热塑性塑料)
  • 双手启动按扭
  • 急停按扭
MCRI系列的控制
  • 30 x 16 显示屏
  • 旋转按扭加两个选择键进入参数菜单
  • 前面操作面板可任意放置在机架的左或右面
  • 20组程序可选
  • 旋转焊接时可分2种速度
  • 工件位置的自动检测
  • 合格和不合格产品的计数,当错误的焊接次数达到设定时自动停机
  • RWS: Reactive Welding System
  • 显示焊接时间,焊接行程,工件高度,能量和速度
  • 最后150次焊接参数的保存及查看
  • 通过RS-232借口保存或打印焊接结果
